راهنمای نصب و سیم‌کشی آیفون تصویری تابا
- نویسنده: Behnaz Faramarzian
- تاریخ تولید:
- تاریخ آپدیت: مارس 8, 2025
راهنمای سیم‌کشی آیفون تصویری تابا به شما کمک می‌کند تا این فرآیند را به صورت کاملاً درست و اصولی انجام دهید. سیم‌کشی درست و اصولی را می‌توان یک گام مهم و کلیدی در فرآیند نصب آیفون تصویری دانست؛ چراکه هرگونه خطا و اختلال در آن می‌تواند منجر به نقض در عملکرد دستگاه شود. سیم‌کشی و نصب درست آیفون تصویری تابا از جهات مختلفی حائز اهمیت است؛ به‌عنوان مثال انجام درست این موارد می‌تواند بر عملکرد و طول عمر دستگاه تأثیرگذار باشد.
در این مطلب از وب‌سایت کیا الکترونیک راهنمای سیم‌کشی آیفون تصویری تابا را بررسی کرده و نحوه نصب آن را به صورت گام‌به‌گام مرور خواهیم کرد. آموزش نصب آیفون تصویری تابا به شما کمک می‌کند تا این فرآیند را به صورت مرحله به مرحله و بدون هیچ مشکل خاصی سپری کنید. همچنین، نکات کلیدی و مهم در فرآیند نصب و سیم‌کشی آیفون تصویری را نیز ارائه خواهیم داد.
مراحل آماده‌سازی برای نصب آیفون تصویری تابا
استفاده از راهنمای سیم‌کشی آیفون تصویری تابا جهت بررسی سلامت سیم‌کشی می‌تواند بسیار مفید باشد. اما فراموش نکنید که شما برای انجام این فرآیند و حتی فرآیند نصب، نیاز به یک‌سری ابزار خواهید داشت. بنابراین، ابتدا باید این ابزار را آماده کرده و سپس فرآیند نصب را شروع کنید. در ادامه برخی از مهم‌ترین و ضروری‌ترین ابزارهای موردنیاز در این فرآیند را بررسی خواهیم کرد:
- پیچ‌گوشتی؛ جهت باز و بسته کردن پیچ‌ها
- کابل‌بر و سیم‌چین؛ جهت برش سیم‌ها و لخت کردن آن‌ها
- دریل؛ جهت انجام سوراخ‌کاری‌های لازم
- چسب برق؛ جهت عایق‌سازی اتصالات
- مولتی‌متر؛ جهت بررسی ولتاژ سیم‌ها و اطمینان از سلامت سیم‌کشی
- فازمتر؛ جهت تست وجود جریان برق در سیم‌ها
- و…
با استفاده از این ابزارها می‌توانید فرآیند تست سیم‌کشی آیفون تصویری و نصب آن را پیش ببرید. نقشه سیم‌کشی آیفون تصویری تابا معمولاً از 5 سیم مختلف تشکیل می‌شود. هرکدام از این سیم‌ها با رنگ خاصی مشخص شده و وظیفه جداگانه‌ای برعهده دارند؛ ازجمله این وظایف باید به انتقال تصویر، تغذیه دستگاه، انتقال صدا و… اشاره کرد. به بیان دیگر، ارتباط بین پنل ورودی و مانیتور دستگاه به واسطه این 5 سیم برقرار می‌شود که شما باید از وجود و کارایی آن‌ها در محل نصب پنل‌ها اطمینان حاصل کنید. جهت انجام این تست‌ها می‌توانید از مولتی‌متر استفاده کرده و شدت ولتاژ هرکدام از سیم‌ها را بررسی کنید. در ادامه راهنمای سیم‌کشی آیفون تصویری تابا به معرفی و بررسی رنگ و وظیفه هرکدام از این سیم‌ها خواهیم پرداخت.

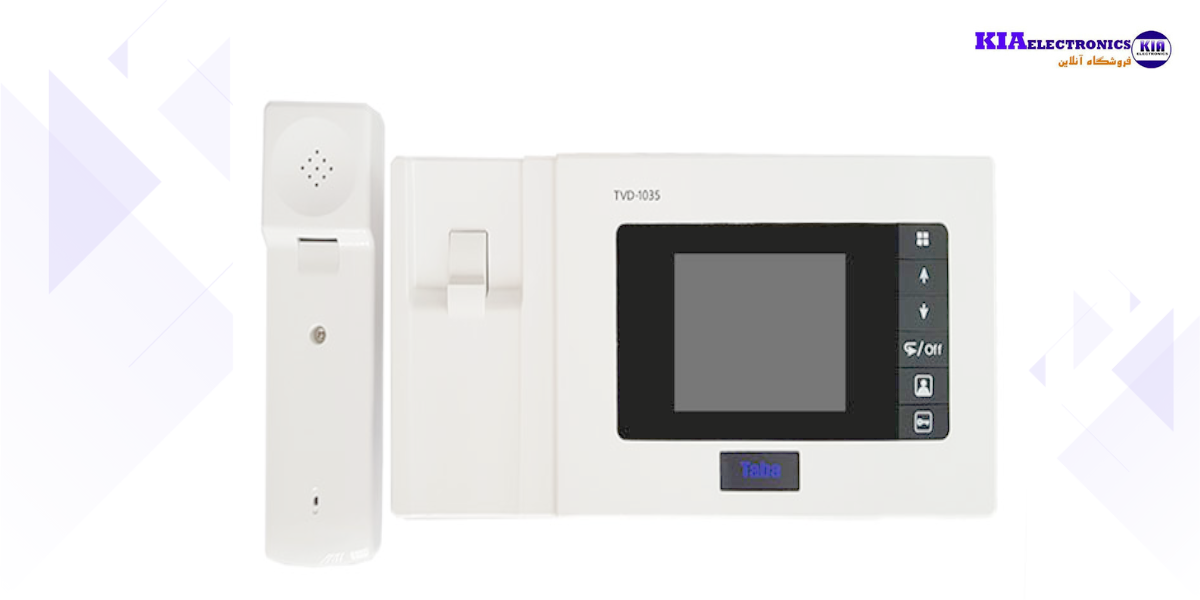

آموزش نصب آیفون تصویری تابا؛ گام‌به‌گام
در این بخش از راهنمای نصب و سیم‌کشی آیفون تصویری تابا به بررسی گام‌به‌گام فرآیند نصب خواهیم پرداخت. به صورت خلاصه شما باید نسبت به نصب پنل ورودی و مانیتور دستگاه اقدام کرده و ارتباط میان این دو را به درستی برقرار کنید.
- نحوه نصب پنل خارجی (پنل زنگ) در ورودی ساختمان
ابتدا مکان مناسبی را برای نصب پنل ورودی انتخاب کنید؛ این مکان باید در فاصله مناسب از درب باشد که زاویه دید خوبی را ارائه دهد. همچنین بهترین ارتفاع برای نصب پنل، 150 سانتی‌متری از سطح زمین است. پس از انتخاب مکان مناسب، نسبت به نصب قوطی توکار اقدام کرده و سپس آیفون تصویری را جایگذاری کنید. سیم‌های موجود را با استفاده از نقشه سیم‌کشی آیفون تصویری تابا به ترمینال‌های موجود در پنل وصل کرده و از عملکرد آن‌ها اطمینان حاصل کنید. درنهایت، پنل را با رولپلاک و پیج در جای خود تثبیت کنید.

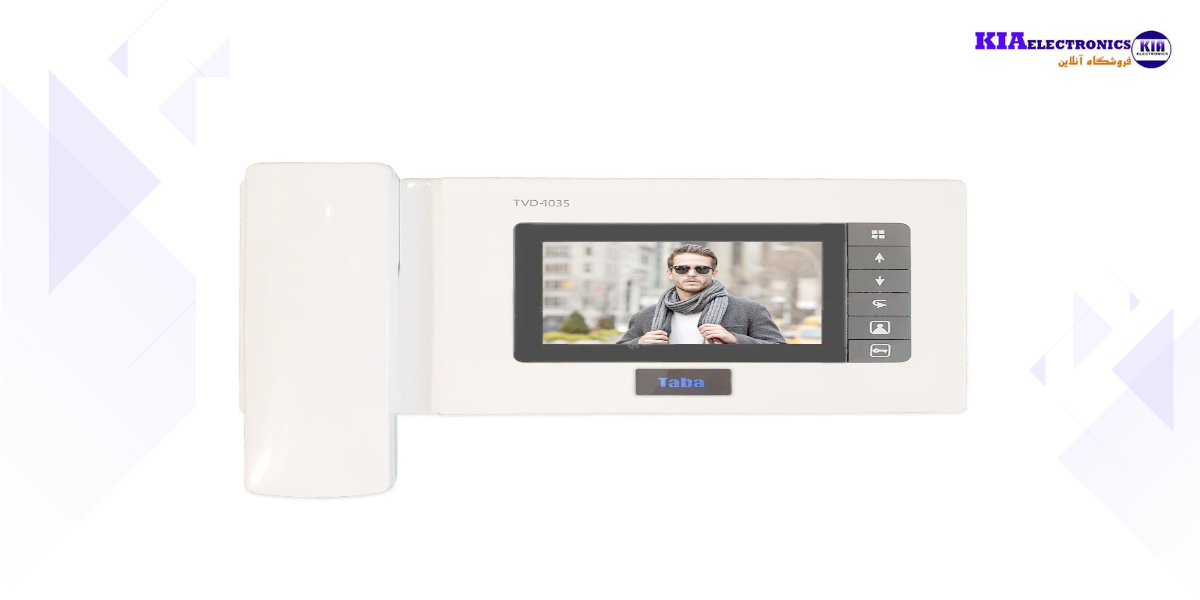

- نصب مانیتور داخلی و تنظیمات اولیه
در این مرحله از آموزش نصب آیفون تصویری تابا، مکان مناسبی برای مانیتور دستگاه انتخاب کرده و ابتدا براکت آن را به دیوار نصب کنید. سپس سیم‌های لازم جهت عملکرد آیفون تصویری را به ترمینال‌های مناسب در مانیتور وصل کرده و آن را بر روی براکت جایگذاری کنید. درنهایت، مطابق با دفترچه دستگاه نسبت به انجام تنظیمات نرم‌افزاری اقدام کنید.
- اتصال صحیح سیم‌ها بین پنل و مانیتور
با استفاده از راهنمای سیم‌کشی آیفون تصویری تابا، از اتصال درست و به‌جای سیم‌ها اطمینان حاصل کنید. همچنین، بررسی کنید که اتصال بین سیم‌ها و ترمینال‌های دستگاه شل و ناکارآمد نباشد.
- بررسی عملکرد دستگاه پس از نصب
اکنون باید عملکرد دستگاه را به صورت جزء به جزء بررسی کنید. ابتدا برق دستگاه را وصل کرده و تغذیه درست آن را بررسی کنید. سپس می‌توانید با فشردن دکمه زنگ، صدا و تصویر را بررسی کرده و عملکرد دکمه درب بازکن را بسنجید.

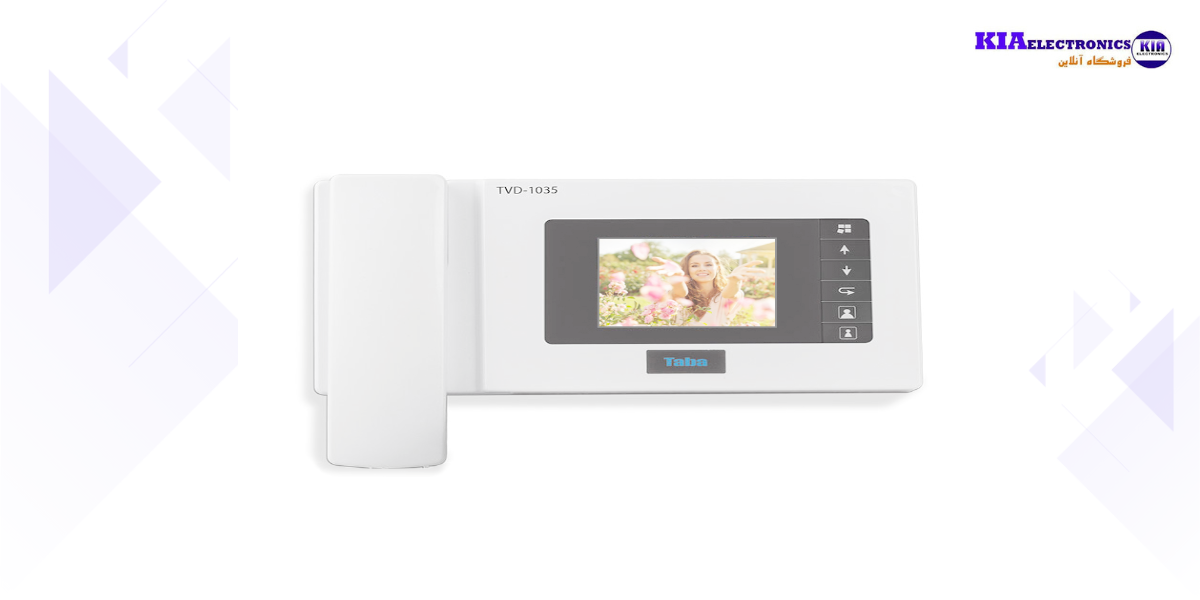

نقشه سیم‌کشی آیفون تصویری تابا برای ساختمان‌های مختلف
سیم‌کشی آیفون تصویری تابا تک واحدی با ساختمان‌های چند واحدی کمی متفاوت است. آشنایی با این موضوع و رعایت نکات مربوط به آن می‌تواند عملکرد درست و اصولی آیفون تصویری ساختمان را تضمین کند. در این بخش از راهنمای سیم‌کشی آیفون تصویری تابا به بررسی این موضوع خواهیم پرداخت.

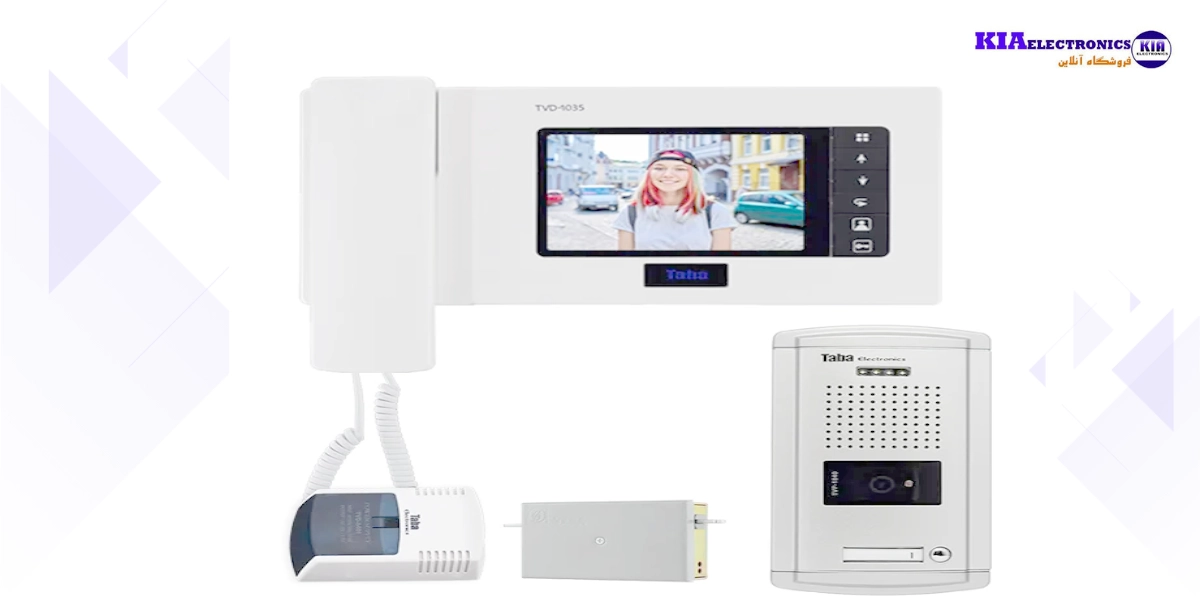

- نقشه سیم‌کشی برای ساختمان‌های تک‌واحدی
در ساختمان‌های تک‌واحدی می‌توانید از راهنمای سیم‌کشی آیفون تصویری تابا به صورت جامع استفاده کنید. چهار سیم کلی برای عملکرد درست آیفون تصویری نیاز داریم که دو مورد از آن‌ها برای تغذیه دستگاه و دو سیم دیگر جهت ارائه تصویر و صدا به‌کار می‌روند. قفل درب نیز با استفاده از یک ترانس با سیم‌های مثبت و منفی به ترمینال‌های مربوطه در پنل ورودی متصل می‌شود.
- نقشه سیم‌کشی برای ساختمان‌های دو طبقه و چند طبقه
راهنمای سیم‌کشی آیفون تصویری تابا در ساختمان‌هایی با بیش از یک واحد، کمی پیچیده‌تر است. درواقع، در این شرایط ما یک سیم زنگ اضافی برای هر واحد خواهیم داشت که عملکرد آن کاملاً مشخص است. با وجود این سیم اختصاصی، دکمه زنگ هر واحدی که بر روی پنل فشرده شود، تنها زنگ آن واحد به صدا در خواهد آمد. بقیه نقشه سیم‌کشی آیفون تصویری تابا در این ساختمان‌ها نیز مانند حالت قبلی بوده و آن چهار سیم کلی بین واحدهای مختلف مشترک هستند.
راهنمای رنگ‌بندی سیم‌کشی آیفون تصویری تابا
در این بخش از راهنمای سیم‌کشی آیفون تصویری تابا، با رنگ سیم‌ها و عملکرد هرکدام از آن‌ها آشنا خواهیم شد. شناخت این رنگ‌ها و آگاهی از عملکرد آن‌ها از خطا در فرآیند نصب جلوگیری می‌کند.
- سیم قرمز؛ جهت تأمین جریان مثبت دستگاه
- سیم نارنجی؛ جهت تأمین جریان منفی دستگاه
- سیم زرد؛ جهت انتقال صدا بین پنل ورودی و مانیتور
- سیم قهوه‌ای؛ جهت انتقال تصویر بین پنل ورودی و مانیتور
- سیم سفید؛ جهت انتقال زنگ به هر واحد به صورت مجزا

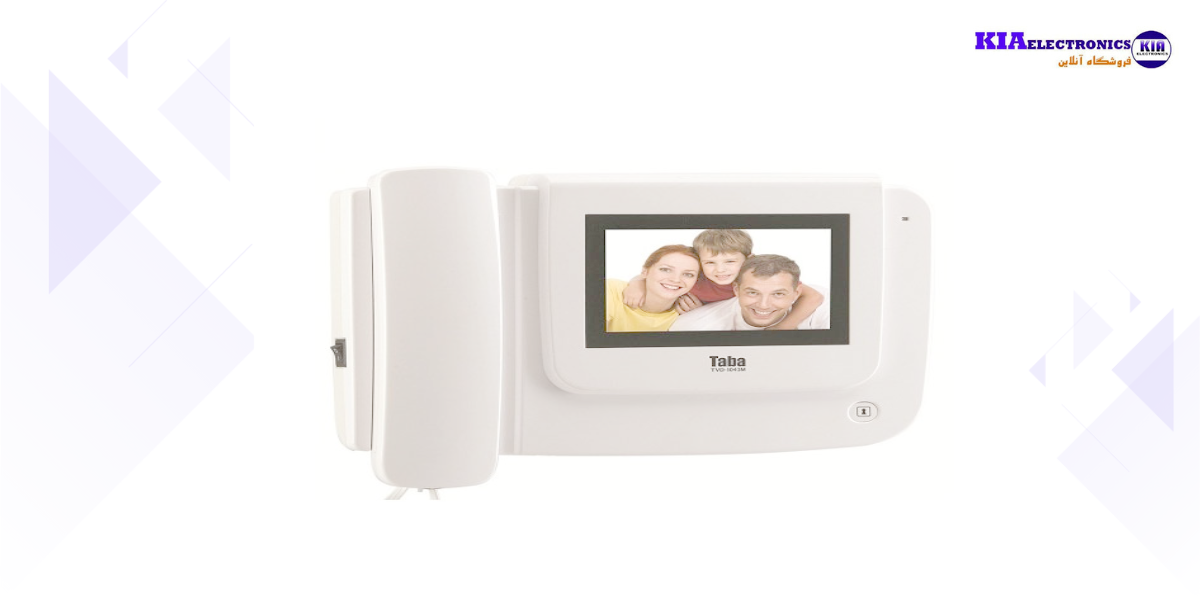

نقشه سیم‌کشی آیفون تابا جدید و قدیمی یک تفاوت کوچک و مهم دارند. مانیتور آیفون تصویری‌های قدیمی تابا به سوئیچر داخلی مجهز نبوده‌اند؛ به همین دلیل، ما نیاز به چهار رشته سیم جهت انتقال صدا، تصویر و تغذیه دستگاه خواهیم داشت. مدل‌های جدید آیفون تصویری تابا به سوئیچر در مانیتور خود مجهز شده‌اند. این المان باعث شده تا 4 سیم کلی جهت انتقال صدا، تصویر و تغذیه دستگاه بین تمامی واحدها مشترک باشد و تنها یک سیم زنگ اختصاصی برای هر واحد وجود داشته باشد.
اطلاع از این فناوری در راهنمای نصب و سیم‌کشی آیفون تصویری تابا از اهمیت زیادی برخوردار است؛ چراکه نقشه سیم‌کشی آیفون تصویری تابا را برای شما ساده‌تر می‌کند.
نکات مهم در نصب آیفون تصویری تابا
به صورت کلی با راهنمای سیم‌کشی آیفون تصویری تابا آشنا شدیم. رعایت چند نکته ساده و کاربردی می‌تواند نصب درست و عملکرد صحیح دستگاه را تضمین کند:
- استانداردهای نصب پنل و مانیتور؛ پنل ورودی و مانیتور باید با ارتفاع مناسبی از سطح زمین کارگذاری شوند تا استفاده از آن برای تمامی افراد در هر سن‌وسالی ممکن باشد. ارتفاع 130 الی 150 سانتی‌متری از سطح زمین را می‌توان گزینه مناسبی برای این امر دانست.
- فاصله بین پنل و درب ورودی؛ پنل ورودی باید در فاصله مناسبی از درب نصب شود تا زاویه دید مناسبی به کاربر ارائه دهد. معمولاً این پنل در فاصله 30 الی 50 سانتی‌متری درب ورودی نصب می‌شود.
- رعایت نکات ایمنی؛ توجه به این‌دست از نکات در راهنمای سیم‌کشی آیفون تصویری تابا، سلامتی شما و کارکرد دستگاه را تضمین می‌کند؛ قطع جریان برق در حین نصب دستگاه، اتصال سفت و محکم سیم‌ها به ترمینال‌ها، عایق‌سازی اتصال‌ها و بررسی سلامت سیم‌ها را می‌توان در این دسته جای داد.
نحوه سیم‌کشی سیستم ارتباط داخلی آیفون تصویری تابا
نصب و برقراری ارتباط داخلی را می‌توان یکی از بخش‌های مهم در راهنمای نصب و سیم‌کشی آیفون تصویری تابا دانست. برای این منظور ابتدا سیم‌کشی آن را ترتیب داده و سپس به بخش کدگذاری خواهیم پرداخت:
- هرکدام از مانیتورهای تابا در پشت خود از یک سوکت 5 پین بهره می‌برند که جهت برقراری ارتباط داخلی تعبیه شده است.
- یک کابل 5 رشته‌ای مناسب و باکیفیت خریداری کرده و از آن جهت اتصال مانیتورها به یکدیگر استفاده می‌کنید. توجه داشته باشید که این اتصالات به صورت موازی صورت خواهند گرفت؛ پین 1 به پین 1، پین 2 به پین 2 و…
- پس از اتمام فرآیند سیم‌کشی، به تنظیمات مانیتور رفته و گزینه “ارتباط داخلی” را انتخاب می‌کنیم.
- کد دستوری #141* را وارد کرده و از بین 001 تا 064 کد خاصی را برای هر واحد انتخاب خواهید کرد.
به همین سادگی می‌توانید از راهنمای سیم‌کشی آیفون تصویری تابا استفاده کرده و ارتباط داخلی در آیفون تصویری تابا را فعال کنید؛ و از آن جهت برقراری ارتباط میان واحدهای مختلف ساختمان، استفاده کنید. توجه به چند نکته کاربردی و مهم در این فرآیند می‌تواند تضمین‌کننده عملکرد مطلوب ارتباط داخلی ایفون تصویری باشند؛ استفاده از کابل 5 رشته‌ای مطلوب، عایق‌بندی مناسب و برقراری اتصال محکم ازجمله این نکات هستند.
آموزش نصب آیفون تصویری تابا با دو پنل یا سیستم دیجیتال
آموزش نصب آیفون تصویری تابا با دو پنل یا با استفاده از سیستم دیجیتال، کمی متفاوت‌تر از حالت معمول آن است. راهنمای سیم‌کشی آیفون تصویری تابا در این حالت دارای نکات مهم و کلیدی اضافی است که باید قدم به قدم از آن پیروی کنید.
- نصب آیفون تصویری تابا با دو پنل
راهنمای سیم‌کشی آیفون تصویری تابا با دو پنل، کمی متفاوت است. جهت اتصال دو پنل ورودی به مانیتور آیفون تصویری، شما باید از یک دستگاه سوئیچر استفاده کنید. درواقع، این سوئیچر در بین پنل‌های ورودی با مانیتور قرار گرفته و وظیفه مدیریت و توزیع سیگنال‌ها را برعهده دارد. ترمینال‌های موجود در پنل‌های ورودی و مانیتور به ورودی‌ها و خروجی‌های خاص خود در سوئیچر متصل شده و از این طریق ارتباط میان مانیتور و دو پنل ورودی برقرار می‌شود.
- نصب سیستم دیجیتال
سیستم‌های دیجیتال در آیفون تصویری تابا از تکنولوژی دو سیم بهره می‌برند؛ بدین ترتیب، تنها از دو سیم برای انتقال داده و تأمین برق پنل ورودی و مانیتور استفاده می‌شود. وظیفه انتقال صدا، تصویر و تأمین برق هر دو قسمت آیفون تصویری برعهده این دو سیم است.
عیب‌یابی اولیه هنگام نصب آیفون تصویری تابا
اکنون که آموزش نصب آیفون تصویری تابا را سپری کردیم، بهتر است کمی در مورد مشکلات احتمالی صحبت کنیم. مشکلاتی مانند قطعی صدا و عدم وجود تصویر ممکن است پس از نصب آیفون تصویری بروز پیدا کنند. هرکدام از این مشکلات می‌توانند دلایل مختلفی داشته باشند و باید با توجه به آن راه‌حل‌هایی را امتحان کرد:
- قطعی تصویر
این مشکل می‌تواند با سیاه یا آبی بودن تصویر مانیتور خود را نشان دهد. قطعی تصویر می‌تواند به دلیل خرابی دوربین پنل ورودی، خرابی در برد الکترونیکی دستگاه و یا اتصال نادرست سیم‌ها بروز پیدا کند. برای این منظور ابتدا با استفاده از راهنمای سیم‌کشی آیفون تصویری تابا، اتصال درست سیم‌ها را بررسی کرده و سپس قطعات دستگاه را تست کنید. همچنین، این مشکل می‌تواند به دلیل تنظیمات داخلی نادرست مانیتور نیز باشد.
- قطعی صدا
قطعی صدا نیز یکی از مشکلات رایج و محتمل است که می‌تواند به دلیل اتصال نادرست سیم‌ها، خرابی برد صوتی و یا خرابی میکروفون و بلندگو دستگاه باشد. جهت عیب‌یابی و رفع این مشکل توصیه می‌کنیم که از راهنمای سیم‌کشی آیفون تصویری تابا استفاده کرده و ابتدا اتصالات سیم‌ها را بررسی کنید. بررسی تنظیمات صوتی از مانیتور و پیاده‌سازی دوباره آن نیز می‌تواند یک راه‌حل کارساز باشد.
سخن پایانی
در این مطلب از کیا الکترونیک به ارائه راهنمای سیم‌کشی آیفون تصویری تابا پرداخته و فرآیند نصب آن را به صورت گام‌به‌گام بررسی کردیم. شما عزیزان می‌توانید از فروشگاه مجموعه بازدید کرده و نسبت به خرید آیفون تصویری تابا نیز اقدام کنید. البته، ما در فروشگاه مجموعه محصولاتی از برندهای مختلف را برای شما مهیا کرده‌ایم؛ به‌عنوان مثال می‌توانید نسبت به بررسی و خرید آیفون تصویری آلدو نیز اقدام کنید. ممنون که در طول این مطلب با ما همراه بودید. لطفاً نظرات و دانسته‌های خود را در مورد راهنمای سیم‌کشی آیفون تصویری تابا ما در میان بگذارید.
