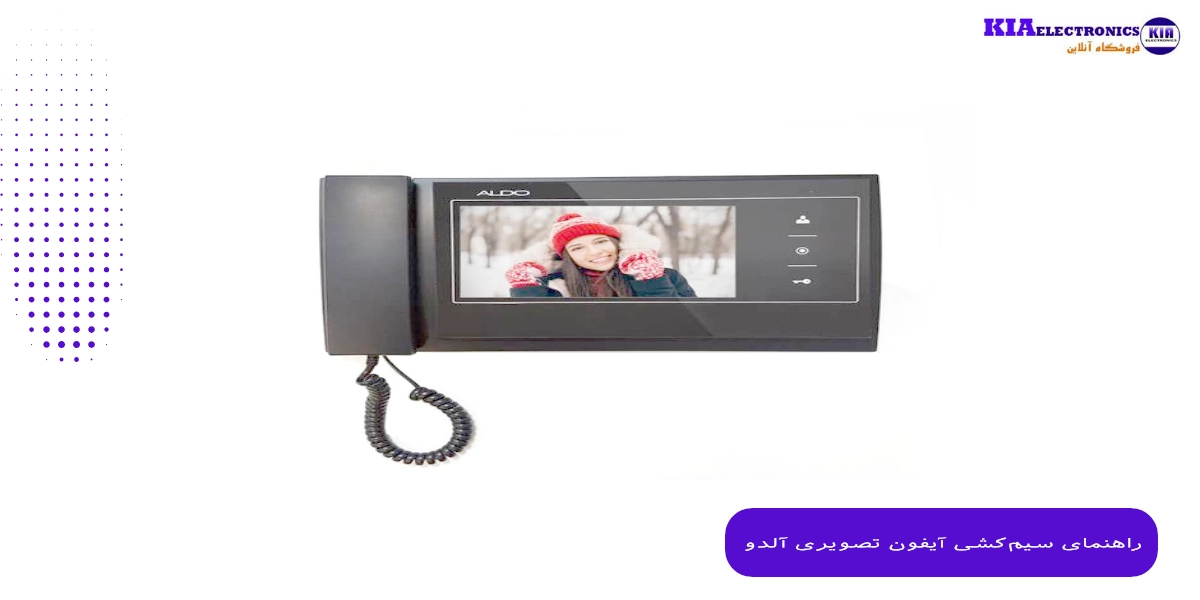

راهنمای سیم‌کشی آیفون تصویری آلدو شما را قادر می‌سازد تا این دستگاه را به صورت اصولی و بدون کوچک‌ترین ایرادی نصب کنید. نصب درست و اصولی دستگاه از اهمیت بسیار زیادی برخوردار است؛ چراکه به صورت مستقیم با کیفیت صدا، تصویر و عملکرد آیفون تصویری در ارتباط خواهد بود. علاوه بر آن، نصب درست آیفون تصویری در ماندگاری و طول عمر آن نیز مؤثر است. سلامت سیم‌کشی ساختمان مورد دیگری است که در این فرآیند بسیار مهم بوده و باید مدنظر قرار بگیرد. به همین دلیل تصمیم گرفتیم تا در این مطلب از کیا الکترونیک، راهنمای سیم‌کشی آیفون تصویری آلدو را ارائه داده و فرآیند نصب آن را به صورت گام‌به‌گام شرح دهیم. شما عزیزان می‌توانید با استفاده از این مطلب نصب آیفون تصویری آلدو را در کوتاه‌ترین زمان ممکن و به صورت کاملاً اصولی انجام دهید.
مراحل آماده‌سازی پیش از نصب آیفون تصویری آلدو
اولین مرحله از آموزش گام‌به‌گام نصب آیفون تصویری آلدو، بررسی ساختار سیم‌کشی ساختمان و آماده‌سازی ابزار موردنیاز نصب است. عدم برخورداری از ابزار مناسب می‌تواند فرآیند نصب را مختل کرده و شما را در تکمیل آن ناتوان کند. همچنین، سلامت سیم‌کشی ساختمان نیز بسیار مهم است و در صورت وجود اختلال در آن، دستگاه از عملکرد مطلوب برخوردار نخواهد بود. بدین ترتیب، ابتدا ابزار موردنیاز را مهیا کرده و سپس نسبت به بررسی نقشه سیم‌کشی ساختمان می‌پردازیم. در این بخش از راهنمای سیم‌کشی آیفون تصویری آلدو، برخی از مهم‌ترین ابزارهای موردنیاز برای نصب آیفون تصویری را همراه با مورد مصرف آن‌ها مرور خواهیم کرد:
- پیچ‌گوشتی؛ جهت باز و بسته کردن پیچ‌ها
- دریل؛ جهت انجام سوراخ‌کاری و نصب پنل‌های آیفون تصویری در خارج و داخل ساختمان
- سیم‌چین؛ جهت برش و لخت کردن سیم‌ها
- مولتی‌متر؛ جهت انجام تست ولتاژ و بررسی سلامت سیم‌کشی
- ترمینال و چسب برق؛ جهت اتصال ایمن و کارآمد سیم‌ها
- و…
اکنون که با ابزار موردنیاز جهت نصب آیفون تصویری آشنا شدیم، می‌توانیم به سراغ بخش بعدی راهنمای سیم‌کشی آیفون تصویری آلدو، یعنی بررسی سلامت سیم‌کشی ساختمان برویم. توجه داشته باشید که خانه‌ها و ساختمان‌های قدیمی معمولاً از سیستم سیم‌کشی فرسوده‌ای برخوردار هستند؛ بنابراین، احتمال وجود قطعی و نیاز به اصلاح در آن‌ها بسیار بالا است. در ادامه چند گام ساده را ارائه خواهیم داد که با استفاده از آن می‌توانید سلامت سیم‌کشی مجموعه را برای عملکرد درست آیفون تصویری بررسی کنید:
- از وجود سیم‌های موردنیاز در محل مدنظر جهت نصب آیفون تصویری اطمینان حاصل کنید؛ این سیم‌ها شامل سیم تغذیه، صدا، تصویر و درب باز کن می‌شوند.
- از مولتی‌متر استفاده کرده و ولتاژ سیم‌ها را تست کنید؛ بدین ترتیب می‌توانید هر نوع قطعی یا وجود اتصال را شناسایی کنید.
- درنهایت می‌توانید از نقشه سیم‌کشی آیفون تصویری آلدو برای این منظور استفاده کنید.

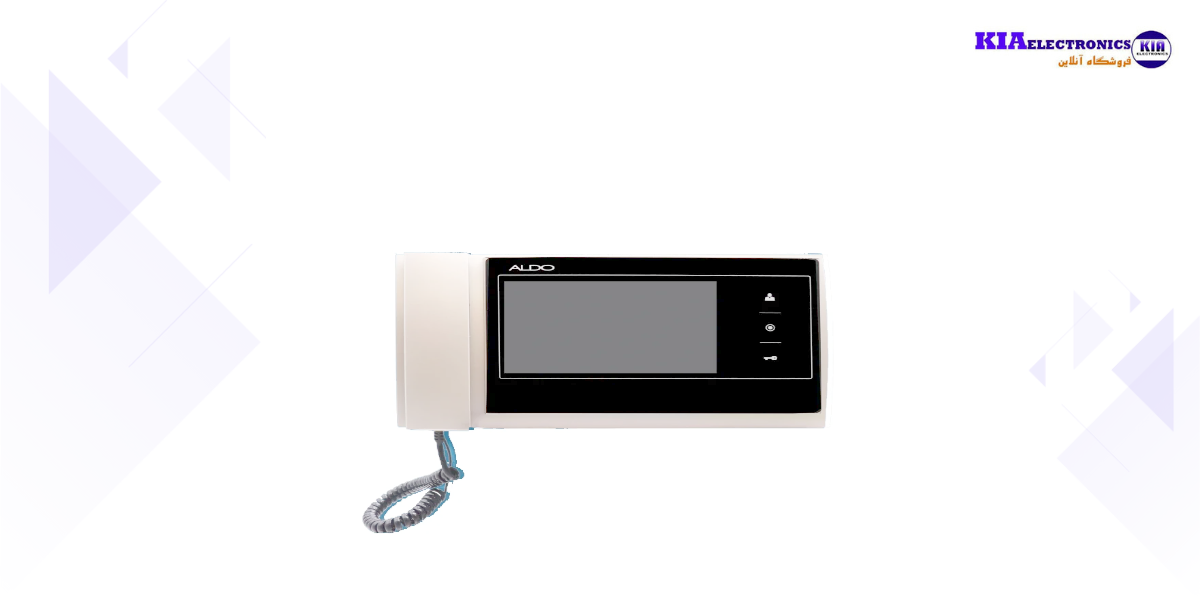

نحوه نصب آیفون تصویری آلدو؛ گام‌به‌گام +عکس
در این بخش از راهنمای سیم‌کشی آیفون تصویری آلدو به سراغ آموزش نحوه نصب دستگاه خواهیم رفت. جهت راحتی شما عزیزان این فرآیند را به صورت گام‌به‌گام بررسی خواهیم کرد.
- نصب پنل زنگ در ورودی
محل نصب پنل ورودی را انتخاب کرده و با دریل سوراخ‌کاری لازم جهت نصب را انجام دهید. توصیه می‌کنیم که ارتفاع 130 الی 150 سانتی‌متری از سطح زمین را برای نصب پنل انتخاب کنید تا برای تمامی افراد قابل‌دسترس باشد. سیم‌های موردنیاز ازجمله سیم تغذیه، صدا، تصویر و درب بازکن را مطابق با دفترچه راهنما به پنل بیرونی نصب کنید. - نصب مانیتور داخل ساختمان
در این بخش از آموزش گام‌به‌گام نصب آیفون تصویری آلدو، باید مانیتور داخلی را نصب کنید. محل مناسبی در ورودی واحد انتخاب کرده و پایه مانیتور را به دیوار نصب کنید. سپس سیم‌های ورودی را از طریق کانال موجود به مانیتور وصل کرده و آن را به پایه متصل کنید. - نحوه اتصال سیم‌ها بین پنل و مانیتور
با استفاده از نقشه سیم‌کشی آیفون تصویری آلدو، سیم‌های بین پنل و مانیتور را وصل کرده و سلامت اتصال آن‌ها را با مولتی‌متر بسنجید. - تست اولیه برای اطمینان از عملکرد صحیح
اکنون نوبت به تست اولیه دستگاه رسیده است؛ یکی از مهم‌ترین بخش‌های راهنمای سیم‌کشی آیفون تصویری آلدو. این کار را به سادگی و با اتصال برق دستگاه انجام دهید؛ زنگ پنل بیرونی را زده و صدا و تصویر را بررسی کنید. همچنین، دکمه درب بازکن را تست کرده و از سلامت آن نیز مطمئن شوید.

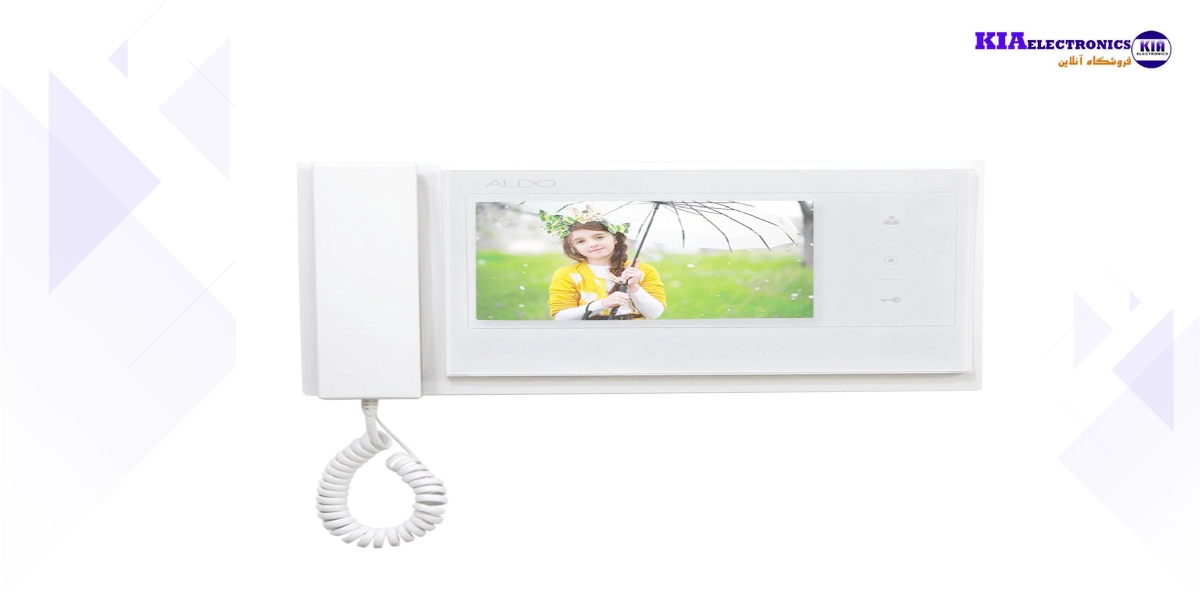

نقشه سیم‌کشی آیفون تصویری آلدو برای ساختمان‌های مختلف +عکس
سیم‌کشی آیفون تصویری با توجه به تعداد طبقات و واحدهای هر ساختمان، متفاوت خواهد بود. در راهنمای سیم‌کشی آیفون تصویری آلدو به این موضوع پرداخته و نحوه سیم‌کشی برای ساختمان‌های تک‌واحدی و چند واحدی را شرح خواهیم داد.
نقشه سیم‌کشی برای ساختمان‌های تک‌واحدی
ساختمان‌های تک‌واحدی یا همان یک طبقه، از یک پنل بیرونی و یک مانیتور داخلی بهره می‌برند که به واسطه آن ورود و خروج از ساختمان کنترل می‌شود. در این ساختمان‌ها طبق راهنمای نصب فوق، پنل ورودی را به مانیتور وصل کرده و اتصالات آن‌ها را بررسی می‌کنیم. بدین ترتیب، می‌توان از مانیتور داخلی برای باز کردن درب ساختمان استفاده کرد.
نقشه سیم‌کشی برای ساختمان‌های دو طبقه یا چند طبقه
در ساختمان‌هایی با بیش از یک واحد یا طبقه، نقشه سیم‌کشی آیفون تصویری کمی پیچیده‌تر می‌شود. در این شرایط یک پنل ورودی خواهیم داشت که به چندین مانیتور در داخل ساختمان متصل بوده و با همه آن‌ها در ارتباط است. پنل ورودی را نصب کرده و سپس مانیتورهای داخلی را در هر واحد نصب کنید؛ در این حالت پنل ورودی دارای دکمه‌های متعددی است که هرکدام باید به یک مانیتور خاص وصل شوند. توصیه می‌کنیم که از یک جعبه نقسیم مرکزی جهت مدیریت سیم‌های مشترک استفاده کنید. در ساختمان‌هایی با بیش از یک واحد، قفل درب ورودی به مانیتور تمام واحدها متصل بوده و از طریق تک‌تک آن‌ها قابل کنترل است. در هنگام بررسی سیم‌کشی ساختمان‌های چند واحده توجه ویژه‌ای به راهنمای سیم‌کشی آیفون تصویری آلدو داشته باشید.
رنگ‌بندی سیم‌های آیفون تصویری آلدو +عکس
آشنایی با رنگ‌بندی سیم‌های موجود در فرآیند نصب، از اهمیت بسیاری در راهنمای سیم‌کشی آیفون تصویری آلدو برخوردار است. کسب آگاهی در این خصوص و آشنایی با کاربرد هرکدام از آن‌ها می‌تواند شما را در فرآیند نصب درست دستگاه یاری سازد.
- سیم زرد؛ که تصویر را از پنل ورودی به مانیتور منتقل می‌کند.
- سیم سفید؛ که صدا را بین دو پنل منتقل می‌کند.
- سیم آبی یا سبز؛ که فرمان باز کردن درب را منتقل می‌کند.
- سیم قرمز؛ تغذیه مثبت 12 یا 24 ولت
- سیم مشکی؛ تغذیه منفی
نحوه شناسایی سیم‌های مربوط به صدا، تصویر، برق و درب بازکن
اکنون با رنگ‌بندی سیم‌ها و عملکرد آن‌ها آشنا شدیم، اما شاید به‌یاد سپردن آن‌ها کمی دشوار باشد یا ممکن است بخواهید عملکرد هرکدام از آن‌ها را تست کنید. در این شرایط توصیه می‌کنیم که دفترچه راهنمای سیم‌کشی آیفون تصویری آلدو را مطالعه کرده و رنگ‌بندی سیم‌ها را مرور کنید. جهت اطمینان از عملکرد درست و اصولی هر سیم نیز می‌توانید پس از نصب، عملکرد آن را با استفاده از پنل ورودی و مانیتور تست کنید.
نکات مهم در نصب آیفون تصویری آلدو
آشنایی با آموزش گام‌به‌گام نصب آیفون تصویری آلدو شما را قادر می‌سازد تا دستگاه مدنظر خود را به صورت کاملاً اصولی و بهینه نصب کنید. رعایت چند نکته ساده و کاربردی در راهنمای سیم‌کشی آیفون تصویری آلدو باعث می‌شود تا تجربه کاربری استفاده از آیفون تصویری برای تمامی افراد، بهبود پیدا کند. در ادامه برخی از نکات مهم در نصب آیفون تصویری آلدو را مرور خواهیم کرد:
- فاصله مناسب پنل تا درب ورودی: پنل ورودی را در فاصله 30 الی 50 سانتی‌متری از درب ورود نصب کنید تا زاویه دید مناسبی را به شما ارائه دهد. در صورت استفاده از پنل‌های زاویه‌باز، می‌توانید این فاصله را کمی بیشتر کنید.
- ارتفاع استاندارد نصب مانیتور و پنل: همان‌طور که در راهنمای سیم‌کشی آیفون تصویری آلدو ذکر کردیم، بهترین ارتفاع برای نصب پنل ورودی 130 الی 150 سانتی‌متر و برای مانیتور 140 سانتی‌متر است؛ بدین ترتیب تمامی افراد در هر گروه سنی می‌توانند از آن به خوبی استفاده کنند.
- رعایت نکات ایمنی: در هنگام نصب دستگاه، برق ساختمان را قطع کرده و پس از اتمام نصب، آن را مجدد وصل کنید. همچنین، از تماس سیم‌های تغذیه مثبت و منفی جلوگیری کرده و از ترمینال‌های عایق استفاده کنید؛ این اقدام احتمال ایجاد اتصال کوتاه را کاهش می‌دهد.

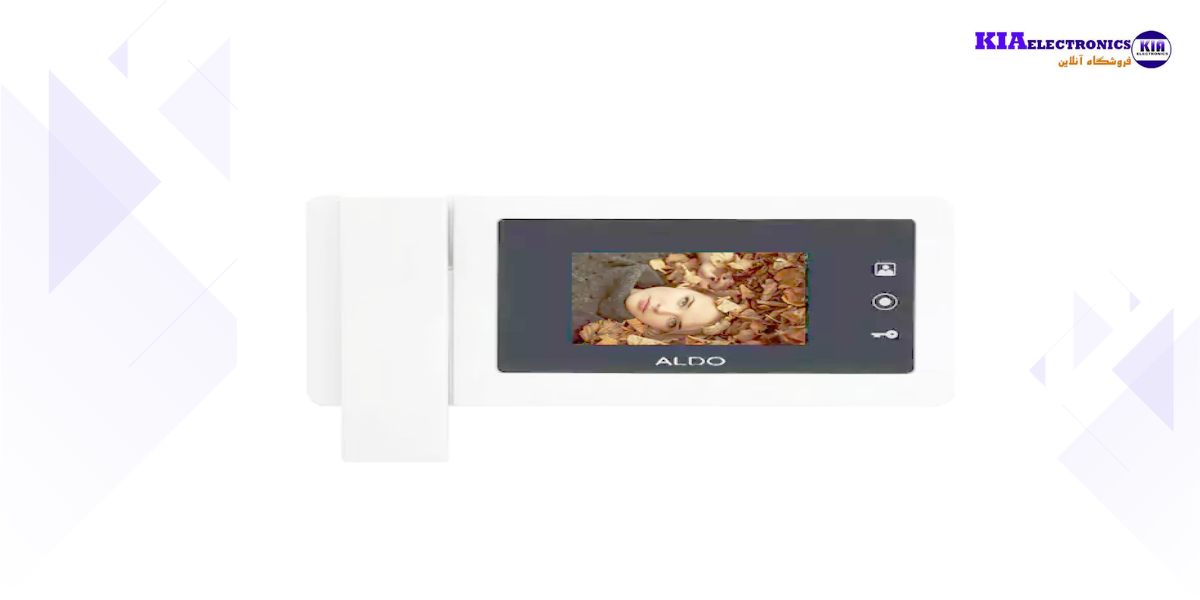

آموزش نصب آیفون تصویری آلدو برای ساختمان‌های چند طبقه +عکس
سیم‌کشی آیفون تصویری چند طبقه از فرآیند پیچیده‌تری برخوردار است. در این گروه از ساختمان‌ها از روش‌های مختلفی برای سیم‌کشی استفاده می‌شود. دو روش سیم‌کشی 4 سیمه و 5 سیمه را می‌توان رایج‌ترین این روش‌ها دانست که در ادامه راهنمای سیم‌کشی آیفون تصویری آلدو به آن‌ها خواهیم پرداخت.
- سیم‌کشی 4 سیمه
- این روش معمولاً در ساختمان‌های چند طبقه کوچک و یا جهت کاهش هزینه‌ها به‌کار می‌رود. سیم‌های تغذیه مثبت و منفی، سیم تصویر و سیم صدا را می‌توان چهار سیم موجود در این روش دانست.
- سیم‌کشی 5 سیمه
- سیم‌کشی 5 سیمه معمولاً در ساختمان‌های چند طبقه بزرگ و پیچیده‌تر مورداستفاده قرار می‌گیرد. این سیستم شامل سیم‌های تغذیه مثبت و منفی، سیم صدا، سیم تصویر و سیم درب بازکن می‌شود.
اتصال صحیح واحدها به پنل زنگ
در ساختمان‌های چند طبقه باید از پنل ورودی چند دکمه‌ای استفاده کنید. هرکدام از این دکمه‌ها باید به مانیتور مخصوص خود متصل شوند تا واحدها از یک سیستم ارتباطی جداگانه برخوردار باشند؛ برای این منظور شما باید برای هر واحد یک سیم‌کشی مستقل را اجرا کنید. استفاده از جعبه تقسیم مرکزی به شما کمک می‌کند تا سیم‌ها را با دقت بیشتری توزیع کرده و از بروز خطا در این فرآیند جلوگیری کنید. درنهایت می‌توانید هرکدام از دکمه‌های پنل ورودی را تست کرده و از ارتباط آن با مانیتور مخصوص خود اطمینان حاصل کنید.
عیب‌یابی اولیه در هنگام نصب آیفون تصویری آلدو
اکنون که به صورت کامل با راهنمای سیم‌کشی آیفون تصویری آلدو آشنا شدیم، بهتر است کمی در مورد عیب‌یابی اولیه دستگاه نیز صحبت کنیم. در هنگام نصب دستگاه و تست آن، ممکن است با مشکلات رایجی همچون باز نشدن درب، قطعی صدا و عدم نمایش تصویر مواجه شوید. در این شرایط می‌توانید هرکدام از این ایرادات را بررسی و عیب‌یابی کرده و سپس نسبت به رفع آن اقدام کنید.
باز نشدن درب
- این مشکل می‌تواند در صورت اتصال نادرست سیم آبی یا سبز رخ دهد. مشکل در قفل و برقی و عدم اتصال درست سیم آن نیز می‌تواند منجر به باز نشدن درب شود. پس از بررسی هرکدام از این موارد می‌توانید با اتصال مجدد و مناسب سیم‌ها، مشکل موجود را برطرف کنید.
عدم نمایش تصویر
- عدم نمایش تصویر نیز می‌تواند به دلیل تنظیمات نادرست مانیتور یا مشکل در اتصال سیم زرد باشد. برای رفع این مشکل ابتدا اتصال درست سیم زرد را بررسی کرده و سپس تنظیمات داخلی مانیتور را چک کنید. جهت آشنایی با سیم‌های اتصال می‌توانید از راهنمای سیم‌کشی آیفون تصویری آلدو استفاده کنید.
قطعی صدا
- قطعی صدا می‌تواند به دلیل تنظیمات نادرست صدا و مشکلات نرم‌افزاری باشد. همچنین، وجود مشکل در بلندگوهای داخلی و خارجی نیز می‌تواند منجر به قطعی صدا شود. توصیه می‌کنیم که ابتدا تنظیمات صدا را از مانیتور دستگاه بررسی کرده و در صورت عدم رفع مشکل، به سراغ اتصال سیم سفید و تست عملکرد بلندگوهای داخلی و خارجی بروید.
سخن پایانی
در این مطلب از کیا الکترونیک به بررسی راهنمای سیم‌کشی آیفون تصویری آلدو پرداختیم. آموزش گام‌به‌گام نصب آیفون تصویری آلدو را همراه با تصویر برای شما عزیزان مهیا ساخته‌ایم تا بدون هیچ دردسری، نسبت به نصب و استفاده از آن اقدام کنید. شما عزیزان می‌توانید از فروشگاه مجموعه بازدید کرده و قیمت محصولات مختلف همچون قیمت آیفون تصویری تابا را بررسی کنید. درنهایت می‌توانید گزینه مدنظر خود را با قیمت مناسب خریداری کنید؛ توصیه ما به شما خرید آیفون تصویری آلدو است. لطفاً نظرات و دانسته‌های خود در رابطه با راهنمای سیم‌کشی آیفون تصویری آلدو را با ما در میان بگذارید.
